吊钩抛丸机工作原理

日期:2019-01-31点击数:19赞数:0

吊钩抛丸机在工作时,当准备工作(除尘系统、提升机、螺旋输送器等运行)完毕后,机器开始正常工作。首先,吊钩下降吊起工件,上升至一定位置,然后沿轨道进入抛丸清理室,当到达预定位置后停止并开始自转。此时关闭抛丸清理室大门,打开抛丸器,开供丸闸,开始对工件进行抛丸清理。重复此过程直至工作完毕,按顺序停机。

吊钩抛丸机流程:

1.除尘系统运行

2.提升机开,带动分离器开
3.螺旋输送器打开
4.吊钩Ⅰ在清理室外挂工件,升至一定高度,接触行程开关后停止
5.吊钩Ⅰ进入清理室内,到预定位置后停止
6.清理室大门关闭,吊钩Ⅰ开始自转
7.抛丸器打开
8.供丸闸打开后开始清理
9.吊钩Ⅱ在清理室外挂工件,升到一定高度,接触行程开关以后停止
10.吊钩Ⅰ所挂工件清理完毕,供丸闸门关
11.抛丸器停止运转
12.吊钩Ⅰ转停
13.清理室大门开,吊钩Ⅰ移出清理室
14.吊钩Ⅱ进入清理室内,到达预定位置后停止
15.清理室大门关闭,吊钩Ⅱ开始自转
16.抛丸器打开
17.供丸闸打开开始清理
18.吊钩Ⅰ在清理室外卸工件
19.吊钩Ⅱ所挂工件清理完毕,供丸闸门关
20.抛丸器停
21.吊钩Ⅱ自转停
22.清理室大门开,吊钩Ⅱ移出清理室
23.继续工作,请重复4-22各步
24.若准备停止工作,转至第25步
25.供丸闸关、抛丸器停,停吊钩转,停提升机,停除尘器,整机工作停止。
该抛丸机采用三相380V交流电源,控制回路采用单相380V/220V变压器供电,为操作与维修方便,电气设备集中在控制箱内,控制着各电动机的开、停,用自动空气开关IQF和钥匙开关分别接通总电源和控制回路的电源。

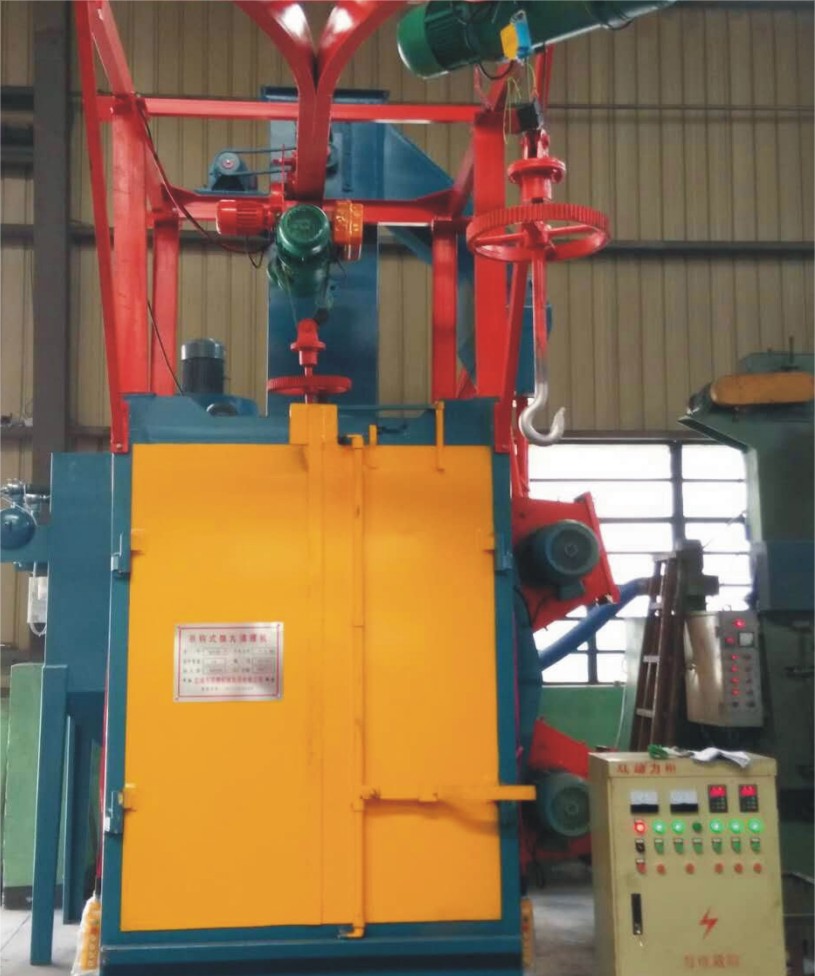

吊钩抛丸机
